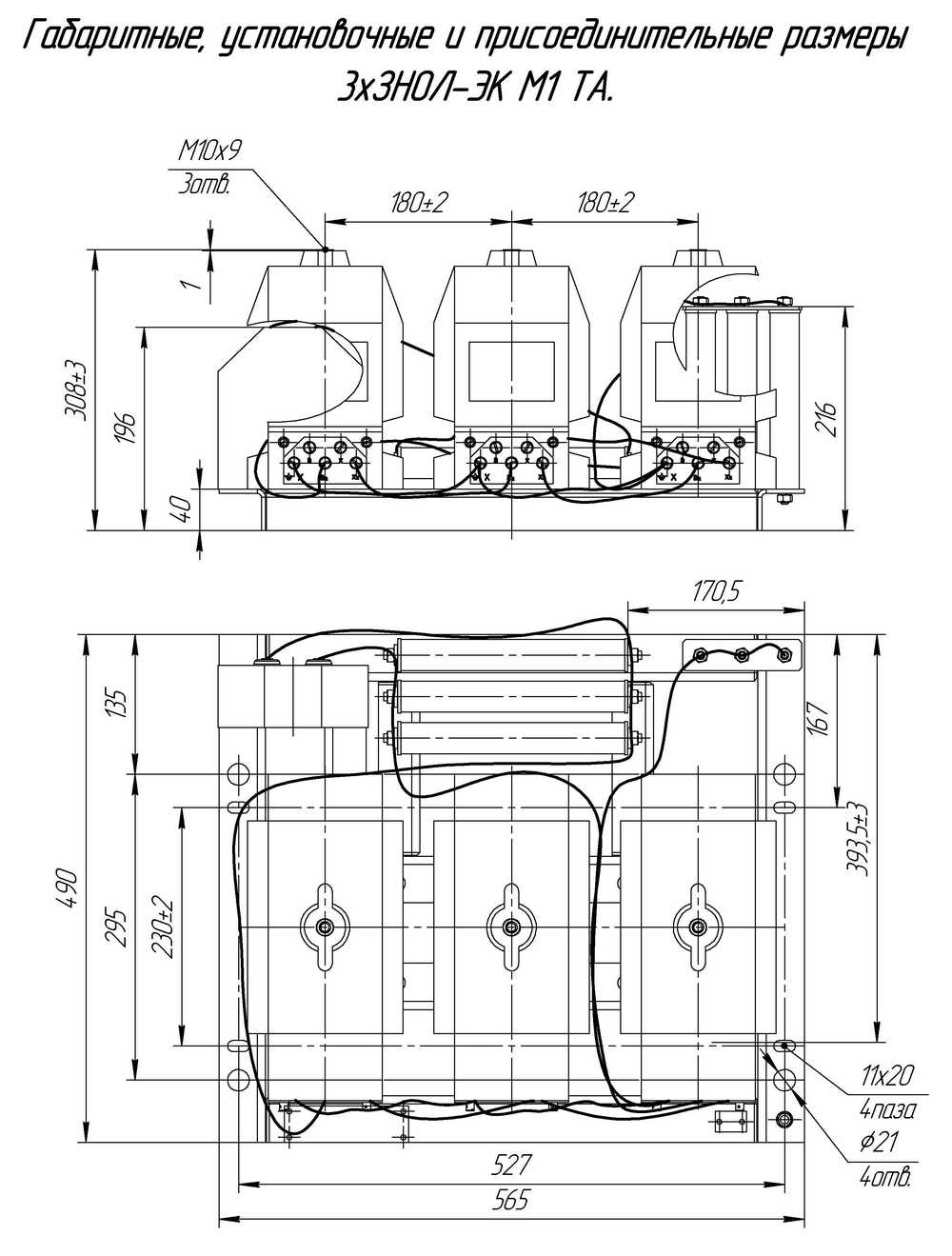

Трёхфазная группа 3хЗНОЛ-ЭК М1ТА состоит из трёх однофазных трансформаторов напряжения ЗНОЛ-ЭК габарита М1 на классы напряжения 3; 6; 10 кВ, собранных в группу расположенную на раме и снабженную антирезонансным комплектом.
Перейти на страницу ЗНОЛ-ЭК М1
| Руководство по эксплуатации | Посмотреть | Скачать |
| Паспорт изделия | Посмотреть | Скачать |
| Сертификаты | Посмотреть | Скачать |
| Бланк опросного листа | Посмотреть | Скачать |
| 3D-модель | - | Скачать |
| Наименование | Значение | |||
|---|---|---|---|---|
| Основные метрологические характеристики | ||||
| Класс напряжения, кВ | от 3 до 10 | |||
| Наибольшее рабочее напряжение, кВ | от 3,6 до 12 | |||
| Номинальное линейное первичное напряжение, В | от 3000 до 11000 | |||
| Номинальное линейное напряжение основной вторичной обмотки, В | от 100 до 800 | |||
| Трёхфазная мощность в классе точности, В·А | 0,2 | 0,5 | 1,0 | 3,0; 3Р; 6Р |
| 150 | 300 | 450 | 600 | |
| Мощность нагрузки на выводах разомкнутого треугольника вторичной обмотки при напряжении 100 В и коэффициенте мощности 0,8 (характер нагрузки индуктивный), В·А | 400 | |||
| Напряжение на выводах разомкнутого треугольника вторичных обмоток: | ||||
| - при симметричном режиме работы сети, В, не более | 3 | |||
| - при замыкании одной из фаз сети на землю, В | от 90 до 110 | |||
| Основная частота, Гц | 50 | |||
| Группа соединения обмоток: | ||||
| - с одной вторичной обмоткой | 1/1-0 | |||
| - с двумя вторичными обмотками | 1/1/1-0-0 | |||
| - с тремя вторичными обмотками | 1/1/1/1-0-0-0 | |||
| - с четырьмя вторичными обмотками | ||||
