Трёхфазная группа 3хЗНОЛП-ЭК М7ТА состоит из трёх однофазных трансформаторов напряжения ЗНОЛП-ЭК габарита М7 на классы напряжения 15-24 кВ, собранных в группу расположенную на раме и снабженную антирезонансным комплектом.
Перейти на страницу ЗНОЛП-ЭК М7

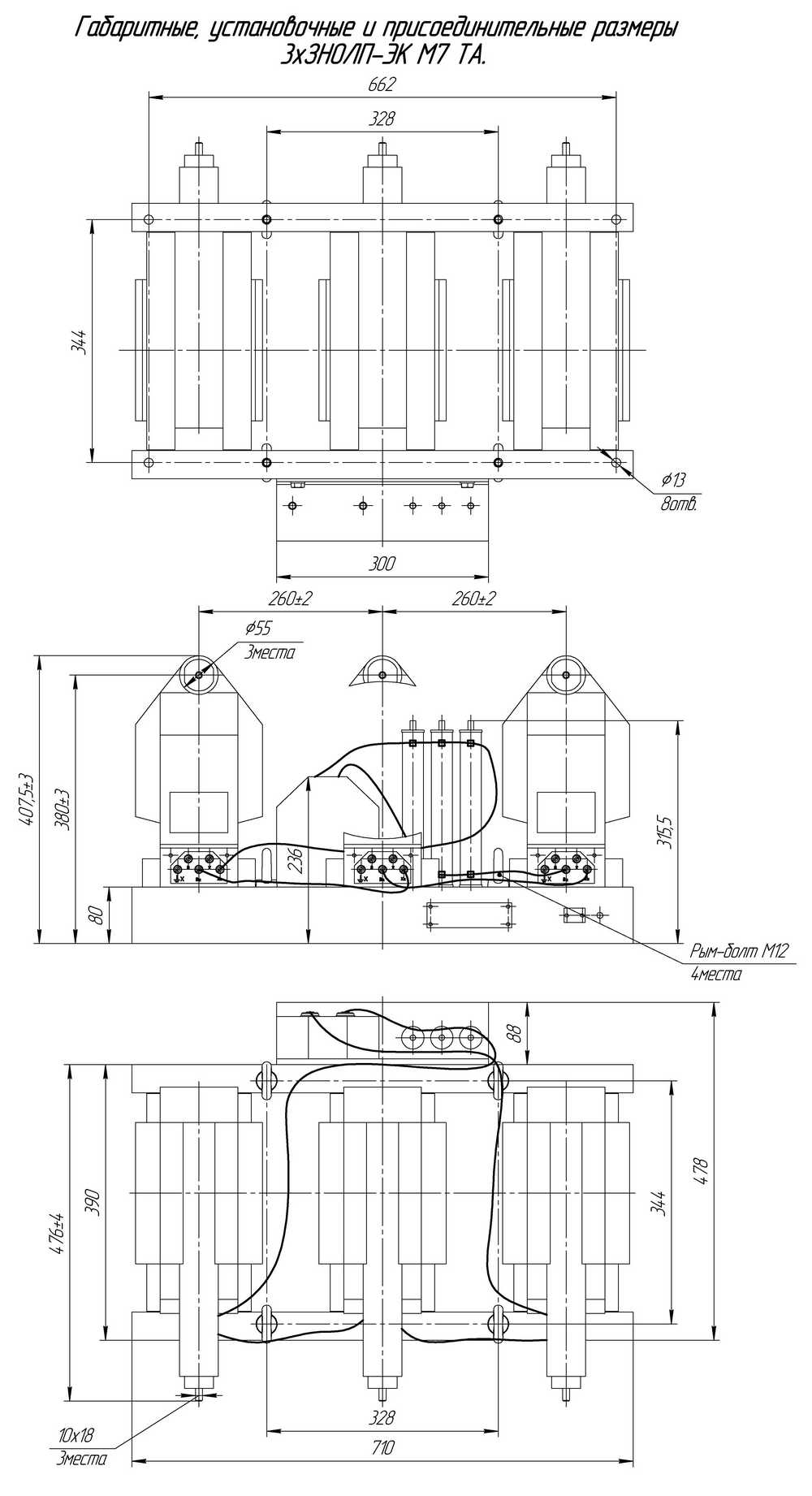

Дополнительные 3D модели и чертежи данной группы на класс напряжения 24 кВ можно запросить через форму запроса на сайте или по электронной почте info@tf-el.ru .
| Руководство по эксплуатации | Посмотреть | Скачать |
| Паспорт изделия | Посмотреть | Скачать |
| Сертификаты | Посмотреть | Скачать |
| Бланк опросного листа | Посмотреть | Скачать |
| 3D-модель | - | Скачать |
| Наименование | Значение | |||
|---|---|---|---|---|
| Основные метрологические характеристики | ||||
| Класс напряжения, кВ | от 15 до 24 | |||
| Наибольшее рабочее напряжение, кВ | от 17,5 до 26,5 | |||
| Номинальное линейное первичное напряжение, В | от 13800 до 24000 | |||
| Номинальное линейное напряжение основной вторичной обмотки, В | от 100 до 800 | |||
| Трёхфазная мощность в классе точности, В·А | 0,2 | 0,5 | 1,0 | 3,0; 3Р; 6Р |
| 150 | 300 | 450 | 600 | |
| Мощность нагрузки на выводах разомкнутого треугольника вторичной обмотки при напряжении 100 В и коэффициенте мощности 0,8 (характер нагрузки индуктивный), В·А | 400 | |||
| Напряжение на выводах разомкнутого треугольника вторичных обмоток: | ||||
| - при симметричном режиме работы сети, В, не более | 3 | |||
| - при замыкании одной из фаз сети на землю, В | от 90 до 110 | |||
| Основная частота, Гц | 50 | |||
| Группа соединения обмоток: | ||||
| - с одной вторичной обмоткой | 1/1-0 | |||
| - с двумя вторичными обмотками | 1/1/1-0-0 | |||
| - с тремя вторичными обмотками | 1/1/1/1-0-0-0 | |||
| - с четырьмя вторичными обмотками | 1/1/1/1/1-0-0-0-0 | |||
