ЗНОЛ-ЭК МН40

Трансформаторы напряжения ЗНОЛ-ЭК МН40

Основные особенности данного конструктивного исполнения

Заземляемые трансформаторы напряжения ЗНОЛ-ЭК МН40 на классы напряжения от 3 кВ до 35 кВ с литой изоляцией предназначены для работы в системах электроснабжения с изолированной нейтралью, а так же с нейтралью, заземленной через дугогасящий реактор или резистор, в цепях измерения, защиты, автоматики, управления, сигнализации переменного тока частоты 50 и 60 Гц, номинальным напряжением на 3-35 кВ на электрических станциях всех видов, включая атомные электростанции, а также на электроподстанциях энергосистем, промышленных и сельскохозяйственных объектов, а так же для поставок на экспорт.

Трансформаторы напряжения рассчитаны на широкое применение в комплектных распределительных устройствах внутренней и наружной установки, камерах КСО, токопроводах генераторного напряжения и напряжения собственных нужд электростанций и подстанций.

Трансформаторы ЗНОЛ-ЭК могут применяться для контроля показателей качества электрической энергии (ПКЭ).

Климатическое исполнение трансформаторов «У», «УХЛ» или «Т», категории размещения 1, 1.1 ГОСТ 15150-69 и ГОСТ 15543.1-89.

Полезная информация

Руководство по эксплуатации	Посмотреть	Скачать
Паспорт изделия	Посмотреть	Скачать
Сертификаты	Посмотреть	Скачать
Бланк опросного листа	Посмотреть	Скачать
3D-модель	-	Скачать

Характеристики

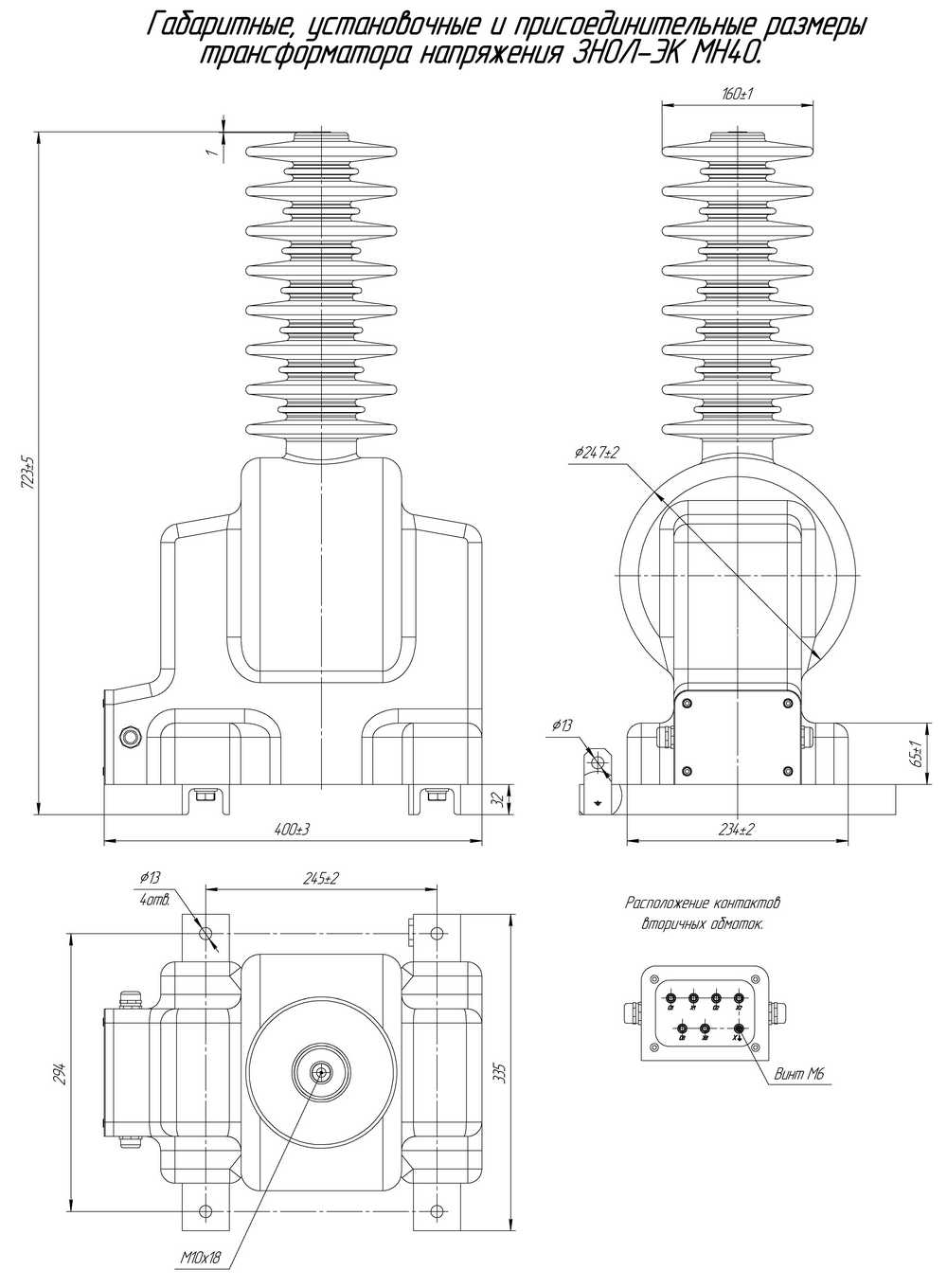

Габарит

Наименование	Значение
Основные метрологические характеристики
Класс напряжения, кВ	от 3 до 35
Наибольшее рабочее напряжение, кВ	от 3,6 до 40,5
Номинальное напряжение первичной обмотки, В	от 3000/√3 до 36000
Номинальное напряжение вторичной обмотки, В	от 100/3 до 800
Классы точности вторичных обмоток по ГОСТ 1983	0,2; 0,5; 1,0; 3,0; 3Р; 6Р
Номинальная мощность вторичной обмотки, В·А	от 1,25 до 300
Предельная мощность (вне класса точности), В·А	160; 250; 400; 630
Номинальная частота, Гц	50 или 60
Группа соединения обмоток:
- с одной вторичной обмоткой	1/1-0
- с двумя вторичными обмотками	1/1/1-0-0
- с тремя вторичными обмотками	1/1/1/1-0-0-0
- с четырьмя вторичными обмотками
Дополнительные метрологические характеристики < δ
Основная частота, Гц	50
Диапазон отклонения частоты (Δf) , Гц	45…55
Диапазон масштабного преобразования отклонения номинального напряжения, % от Uном	80 ≤ Uном ≤ 120
Диапазон масштабного преобразования отрицательного изменения напряжения, % от Uном	0,1≤ U(-) < 80
Диапазон масштабного преобразования положительного изменения напряжения, % от Uном	120 < U(+) ≤ 200
Класс точности	0,2	0,5	1,0	3,0
Пределы относительной погрешности коэффициента масштабного преобразования при отклонении номинального напряжения на основной частоте (δКu ном), %, не более	± 0,2	± 0,5	± 1,0	± 3,0
Пределы относительной погрешности коэффициента масштабного преобразования при отрицательном изменении напряжения на основной частоте (δКu(-)), %, не более	± 0,5	± 1,0	± 2,0	± 6,0
Пределы относительной погрешности коэффициента масштабного преобразования при положительном изменении напряжения на основной частоте (δКu(+)), %, не более	± 0,3	± 0,75	± 1,5	±4,5
Номинальные значения коэффициента масштабного преобразования напряжения на основной частоте (Кu ном)	30…350
Диапазон преобразования коэффициентов гармонических составляющих напряжения основной частоты КU(n), в % от Uном	от 0,1 до 15,0
Номер преобразуемых гармонических составляющих напряжения основной частоты (n)	2…50
Пределы допускаемой погрешности преобразования гармонических составляющих напряжения основной частоты, %, не более	± ((δКu ном) + 0,001 · Кu ном · n)
Основные технические характеристики
Габаритные размеры, мм, не более, (Д×Ш×В)	400×247×723
Масса, кг, не более	до 100
Средняя наработка на отказ, ч	4000000
Средний срок службы, лет	30
