ТЛ-ЭК-35 М3

Трансформаторы тока ТЛ-ЭК-35 М3

Основные особенности данного конструктивного исполнения

Трансформатор тока ТЛ-ЭК-35 предназначен для установки в комплектные распределительные устройства (ОРУ) наружной установки и является комплектующим изделием.

Трансформатор тока обеспечивает передачу сигнала измерительной информации к измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 35 кВ.

Климатическое исполнение УХЛ категория размещения 1, 1.1 по ГОСТ 15150-69.

Варианты исполнения первичных и вторичных обмоток трансформаторов

Исполнение	Описание
Е	С переключением по вторичной обмотке

Варианты исполнений выводов вторичных обмоток определяются их количеством и наличием или отсутствием отводов и согласовываются дополнительно.

Дополнительные 3D модели можно запросить через форму запроса на сайте или по электронной почте info@tf-el.ru .

Полезная информация

Руководство по эксплуатации	Посмотреть	Скачать
Паспорт изделия	Посмотреть	Скачать
Сертификаты	Посмотреть	Скачать
Бланк опросного листа	Посмотреть	Скачать

Характеристики

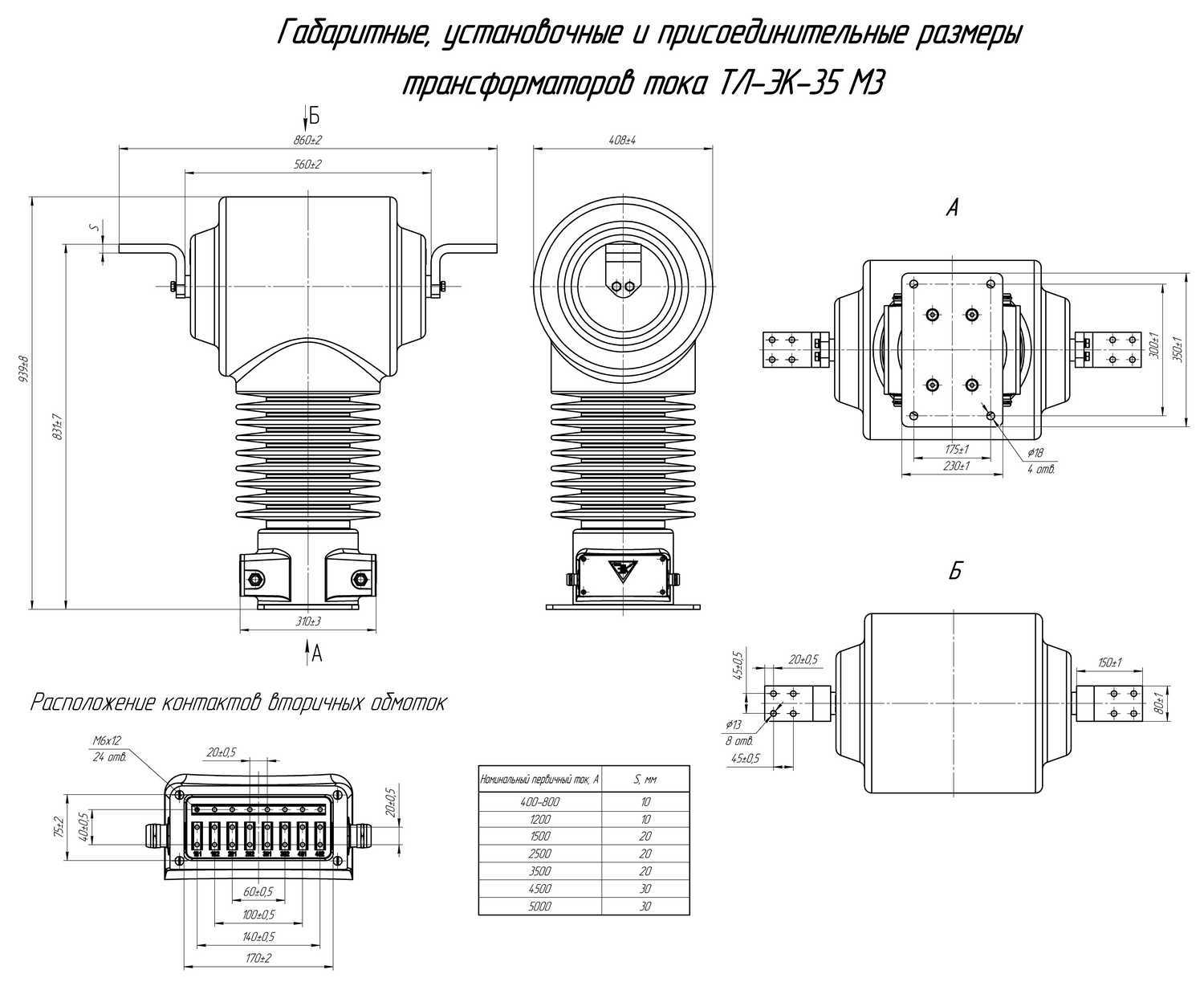

Габарит

Наименование	Значение
Основные метрологические характеристики
Номинальное напряжение, кВ	35
Наибольшее рабочее напряжение, кВ	40,5
Номинальный первичный ток, А*	от 5 до 5000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50; 60
Количество вторичных обмоток	от 1 до 5
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5; 1; 3; 5; 10
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5РR; 10РR; TPX; TPY; TPZ; PX; PXR
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos φ2=0,8, В·А**	от 1 до 50
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos φ2=1, В·А**	от 0,8 до 15
Номинальная предельная кратность Кном вторичных обмоток для защиты	от 2 до 100
Номинальный коэффициент безопасности приборов КБном вторичных обмоток для измерений	от 3 до 50
Основные технические характеристики
Масса, кг не более	до 500
Габаритные размеры, (ДхШхВ)	780х408х939
Средняя наработка до отказа, ч	400000
Средний срок службы, лет	45

*Для трансформаторов с расширенным диапазоном первичного тока погрешности при токе 150 и 200 % номинального первичного тока не превышают пределы допускаемых погрешностей для 120 % номинального первичного тока.

**Для классов точности TPX, TPY, TPZ по ГОСТ Р МЭК 61869-2 значения номинальной вторичной нагрузки S_2ном пересчитываются по формуле, В·А:

где R_b– номинальное значение резистивной нагрузки по ГОСТ Р МЭК 61869-2;

I_2ном– номинальный вторичный ток, А.
