Основные особенности данного конструктивного исполнения
Трансформатор тока ТЛО-10 предназначен для установки в комплектные распределительные устройства (КРУ) внутренней установки, в сборные камеры одностороннего обслуживания (КСО) внутренней установки и является комплектующим изделием.
Трансформатор тока обеспечивает передачу сигнала измерительной информации к измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10 кВ.
Климатическое исполнение У, Т или УХЛ категория размещения 2, 2.1, 3, 3.1 по ГОСТ 15150-69.

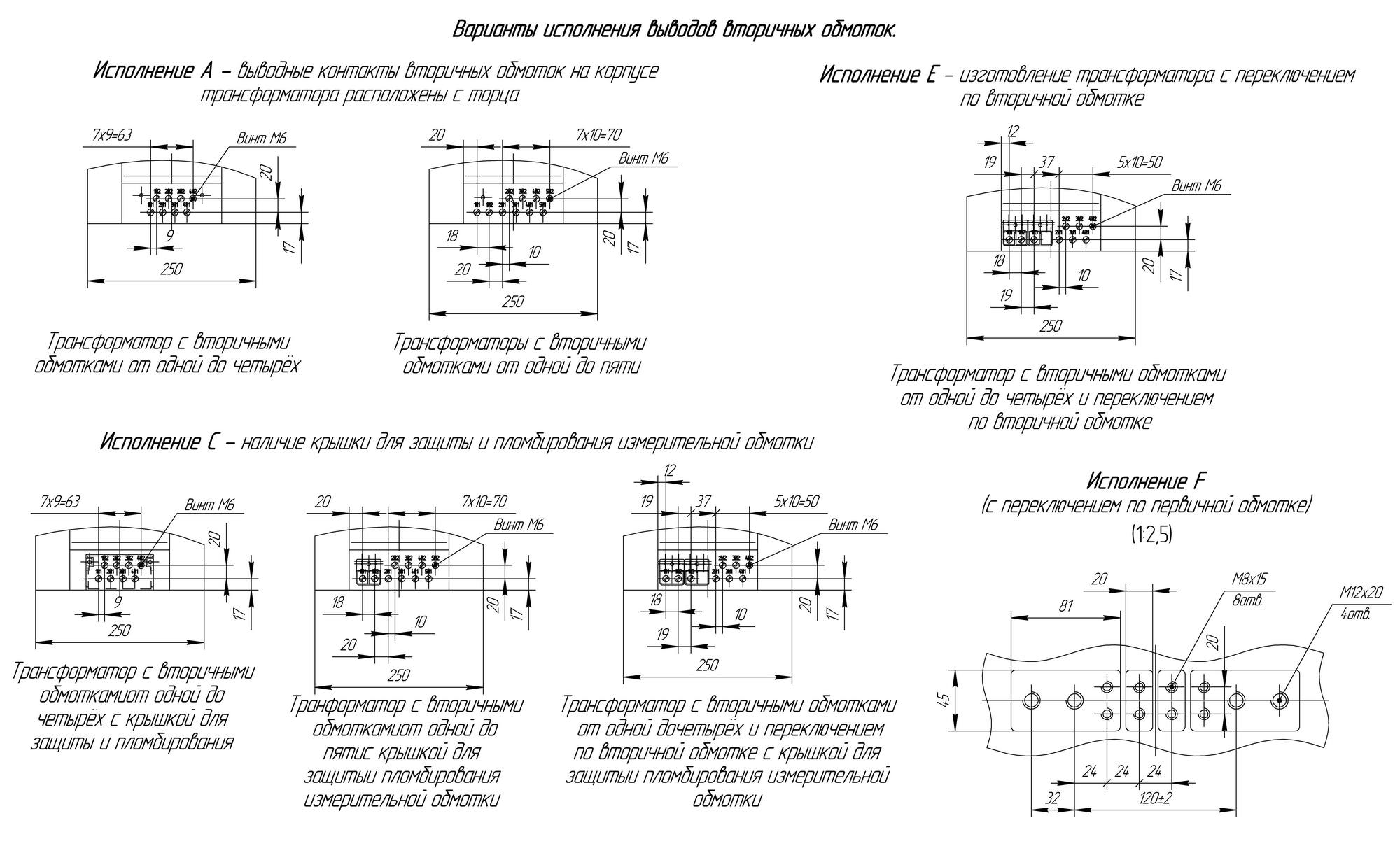

Варианты исполнения первичных и вторичных обмоток трансформаторов
|
Исполнение |
Описание |
|
A |
Выводы вторичных обмоток с торца трансформатора |
|
C |
Наличие крышки для защиты и пломбирования |
|
D |
С гибкими выводами вторичных обмоток |
|
Е |
С переключением по вторичной обмотке |
|
F |
С переключением по первичной обмотке |
|
V |
С ёмкостным делителем, для индикации наличия напряжения |
Варианты исполнений выводов вторичных обмоток определяются их количеством и наличием или отсутствием отводов и согласовываются дополнительно.
Дополнительные 3D модели можно запросить через форму запроса на сайте или по электронной почте info@tf-el.ru .
