Трансформаторы тока ТЛО-35 М3

Основные особенности данного конструктивного исполнения

Трансформатор тока ТЛО-35 предназначен для установки в комплектные распределительные устройства (КРУ) внутренней установки, в сборные камеры одностороннего обслуживания (КСО) внутренней установки и является комплектующим изделием.

Трансформатор тока обеспечивает передачу сигнала измерительной информации к измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 35 кВ.

Климатическое исполнение У, Т или УХЛ категория размещения 2 или 3 по ГОСТ 15150-69.

Варианты исполнения первичных и вторичных обмоток трансформаторов

Исполнение	Описание

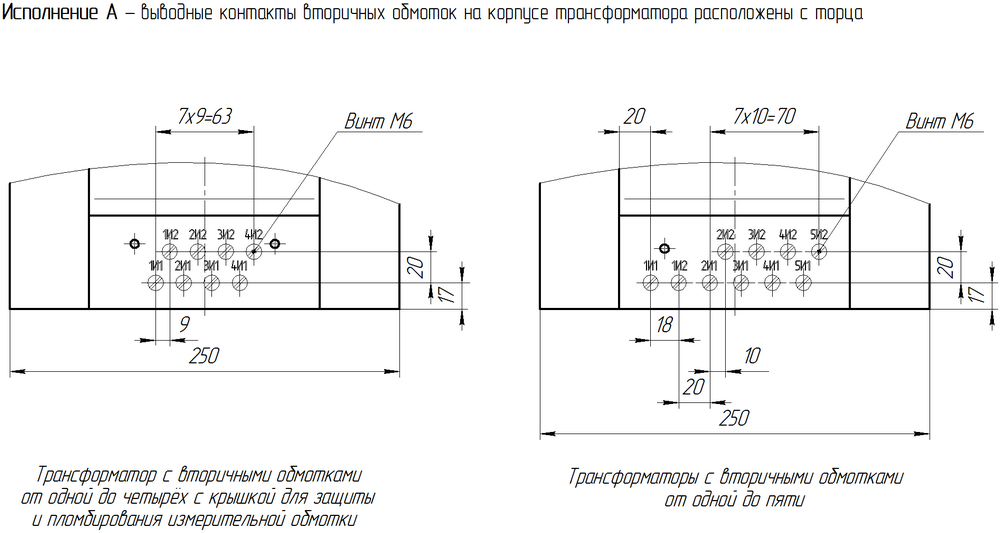

A	Выводы вторичных обмоток с торца трансформатора

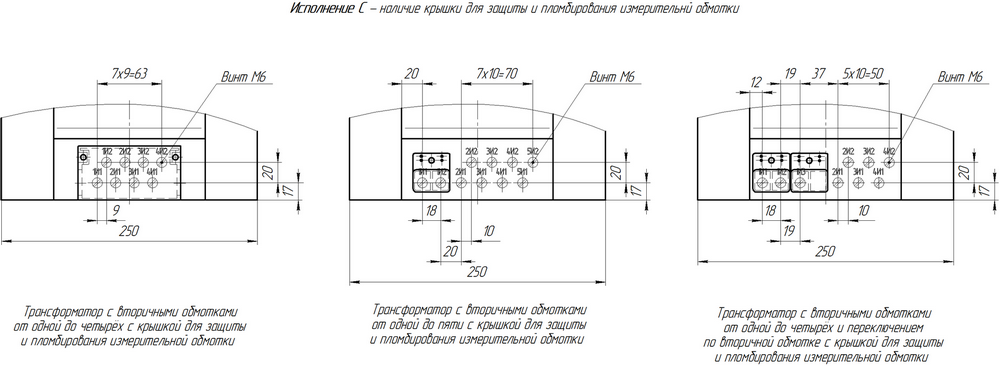

C	Наличие крышки для защиты и пломбирования

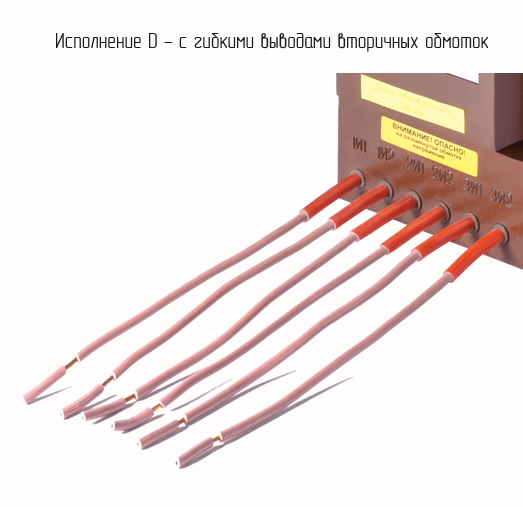

D	С гибкими выводами вторичных обмоток

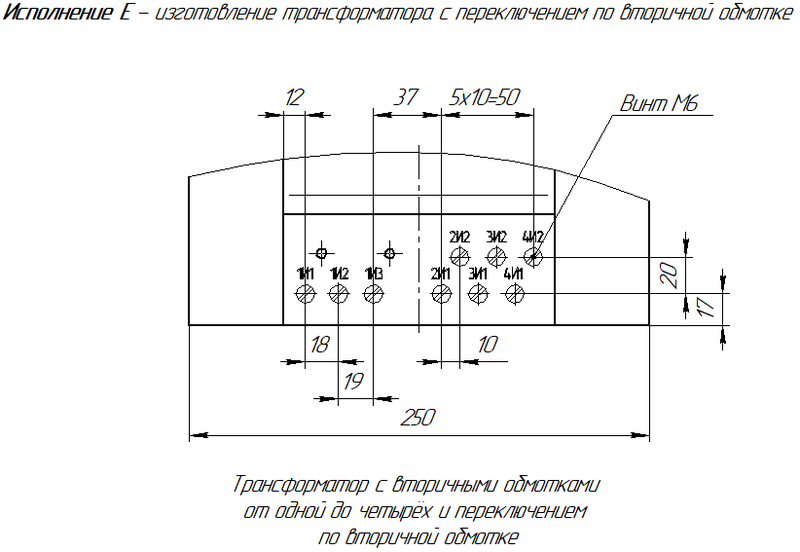

Е	С переключением по вторичной обмотке

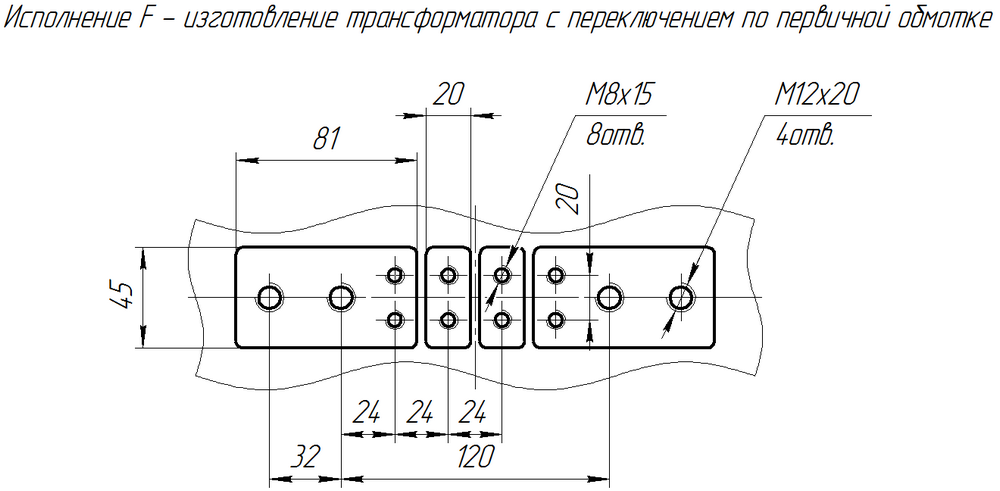

F	С переключением по первичной обмотке

Варианты исполнений выводов вторичных обмоток определяются их количеством и наличием или отсутствием отводов и согласовываются дополнительно.

Дополнительные 3D модели можно запросить через форму запроса на сайте или по электронной почте info@tf-el.ru .

Полезная информация

Руководство по эксплуатации	Посмотреть	Скачать
Паспорт изделия	Посмотреть	Скачать
Сертификаты	Посмотреть	Скачать
Бланк опросного листа	Посмотреть	Скачать

Характеристики
Габарит
Варианты исполнения

Наименование	Значение
Основные метрологические характеристики
Номинальное напряжение, кВ	35
Наибольшее рабочее напряжение, кВ	40,5
Номинальный первичный ток, А*	от 5 до 3000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50; 60
Число вторичных обмоток	от 1 до 5
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5; 1; 3
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5РR; 10РR; TPX; TPY; TPZ; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 1 до 50
Номинальная вторичная нагрузка при cos φ= 1, В∙ А**	от 2,5 до 15
Номинальная предельная кратность вторичной обмотки для защиты, Кном	от 2 до 30
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, КБном	от 3 до 30
Номинальная резистивная нагрузка Rb (для трансформаторов классов точности TPY; TPZ; TPX), Ом, не более	20
Номинальный ток первичной обмотки короткого замыкания Ipsc (для трансформаторов классов точности TPY; TPZ; TPX), кА, не более	450
Номинальная первичная постоянная времени Тр (для трансформаторов классов точности TPY; TPZ; TPX), мс, не более	100
Нормированное время переходного процесса до восстановления предела точности при первой подаче питания после неисправности t / (для трансформаторов al классов точности TPY; TPZ; TPX), c	0,04
Номинальное отношение витков (номинальный витковый коэффициент) (для трансформаторов классов точности РХ, РХR)	от 1/3000 до 1
Основные технические характеристики
Масса, кг, не более	до 60

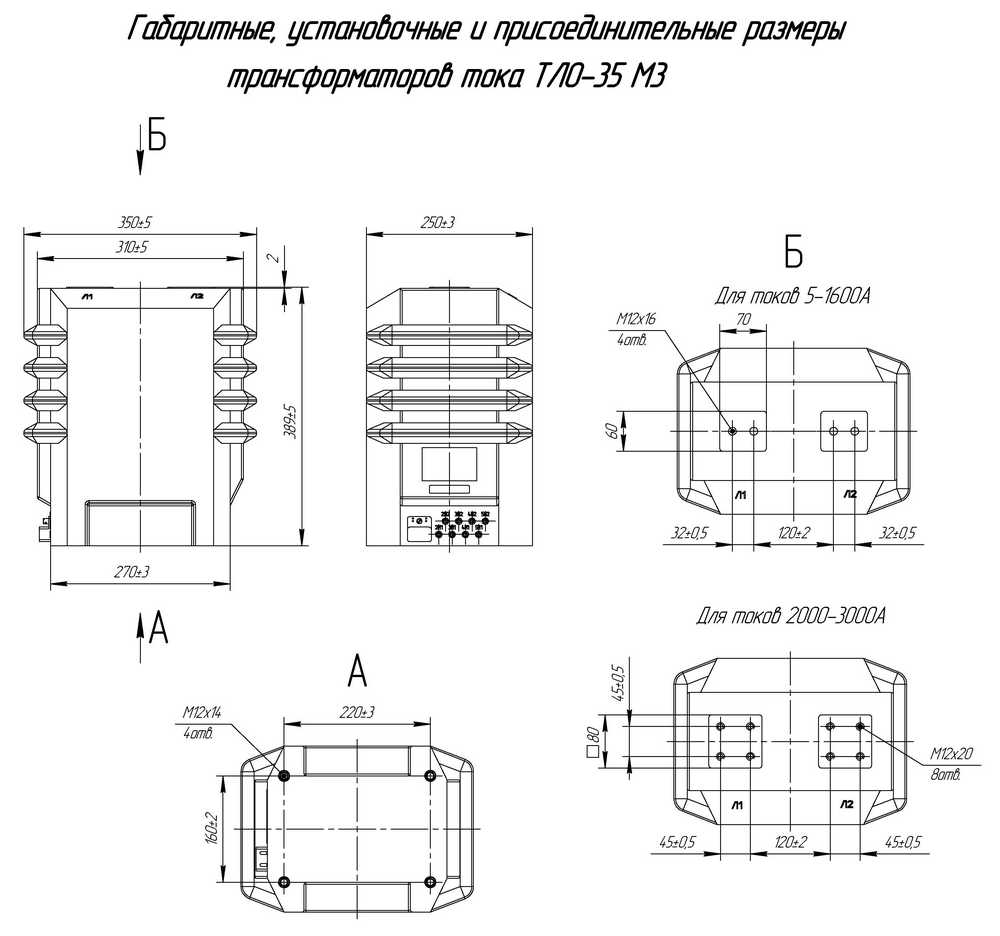

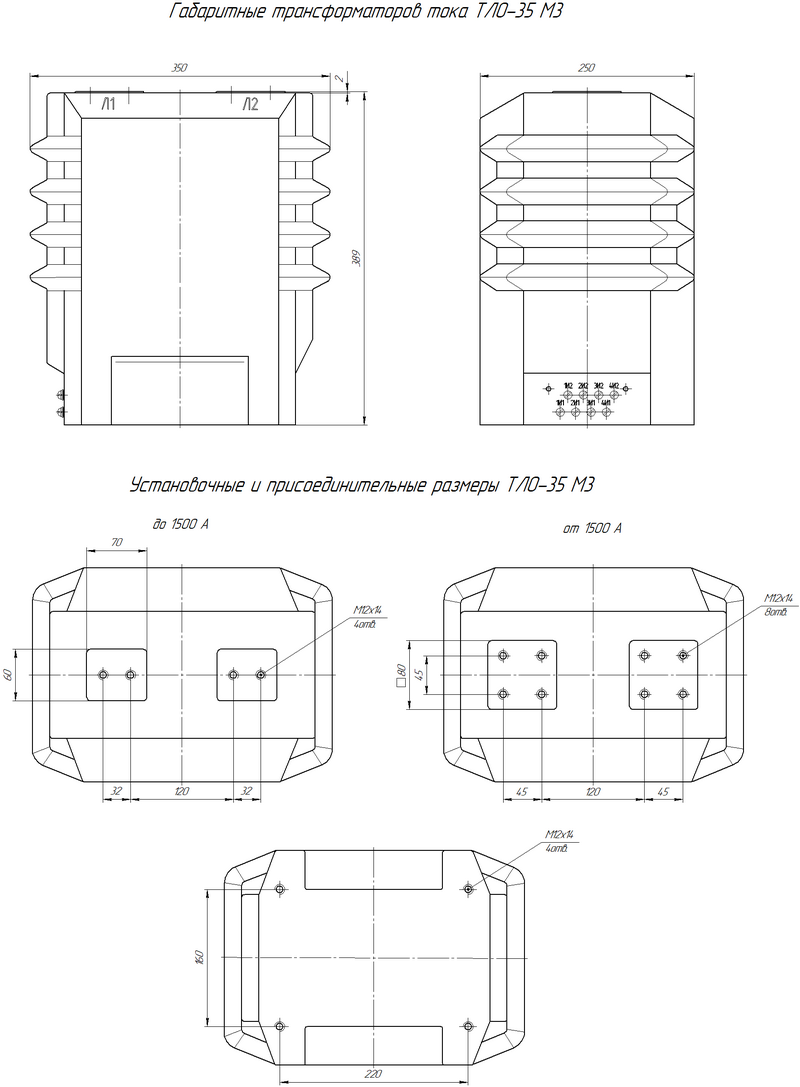

Габаритные размеры, мм, не более: (длина × ширина × высота)	350×250×389
Средняя наработка до отказа, ч	400000
Средний срок службы, не менее, лет	30

*Для трансформаторов с расширенным диапазоном первичного тока погрешности при токе 150 % и 200 % номинального первичного тока не превышают пределы допускаемых погрешностей для 120 % номинального первичного тока.

**Для классов точности TPX, TPY, TPZ по ГОСТ Р МЭК 61869-2 значения номинальной вторичной нагрузки S_2ном пересчитываются по формуле, В·А:

где R_b– номинальное значение резистивной нагрузки по ГОСТ Р МЭК 61869-2;

I_2ном– номинальный вторичный ток, А.

Исполнение	Описание

А
АС
АЕ
АD
F
