ТЛП-10-3 М2В

Трансформаторы тока ТЛП-10-3 М2В

Основные особенности данного конструктивного исполнения

Трансформатор тока ТЛП-10-3 М2В предназначен для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки, а также сборные камеры одностороннего обслуживания (КСО) и является комплектующим изделием.

Трансформатор тока обеспечивает передачу сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10 кВ.

Климатическое исполнение У, УХЛ или Т, категория размещения 2 или 3 по ГОСТ 15150-69.

Варианты исполнения первичных и вторичных обмоток трансформаторов

Исполнение	Описание
C	Наличие крышки для защиты и пломбирования
D	С гибкими выводами вторичных обмоток

Полезная информация

Руководство по эксплуатации	Посмотреть	Скачать
Паспорт изделия	Посмотреть	Скачать
Сертификаты	Посмотреть	Скачать
Бланк опросного листа	Посмотреть	Скачать

Характеристики

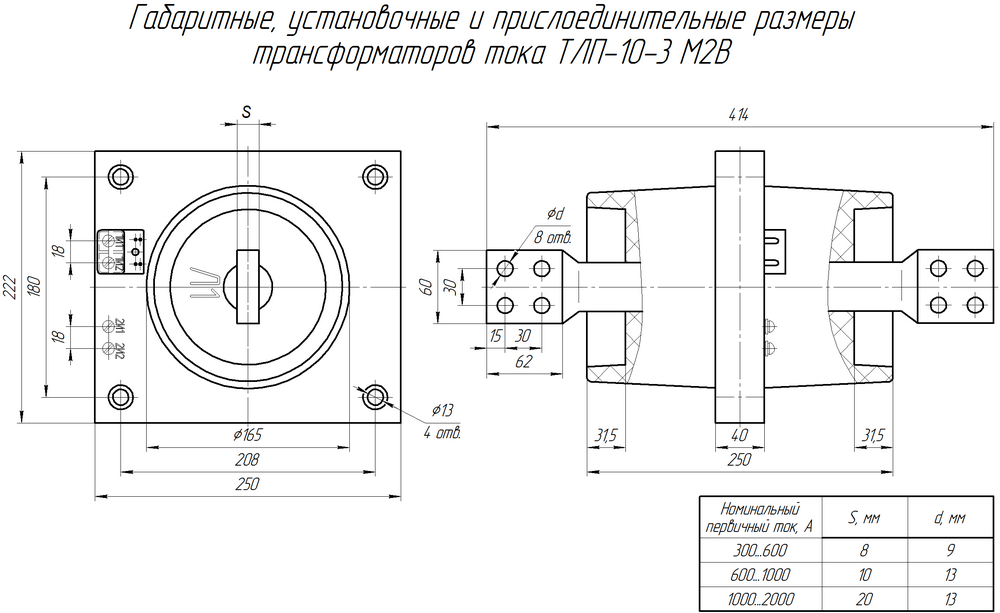

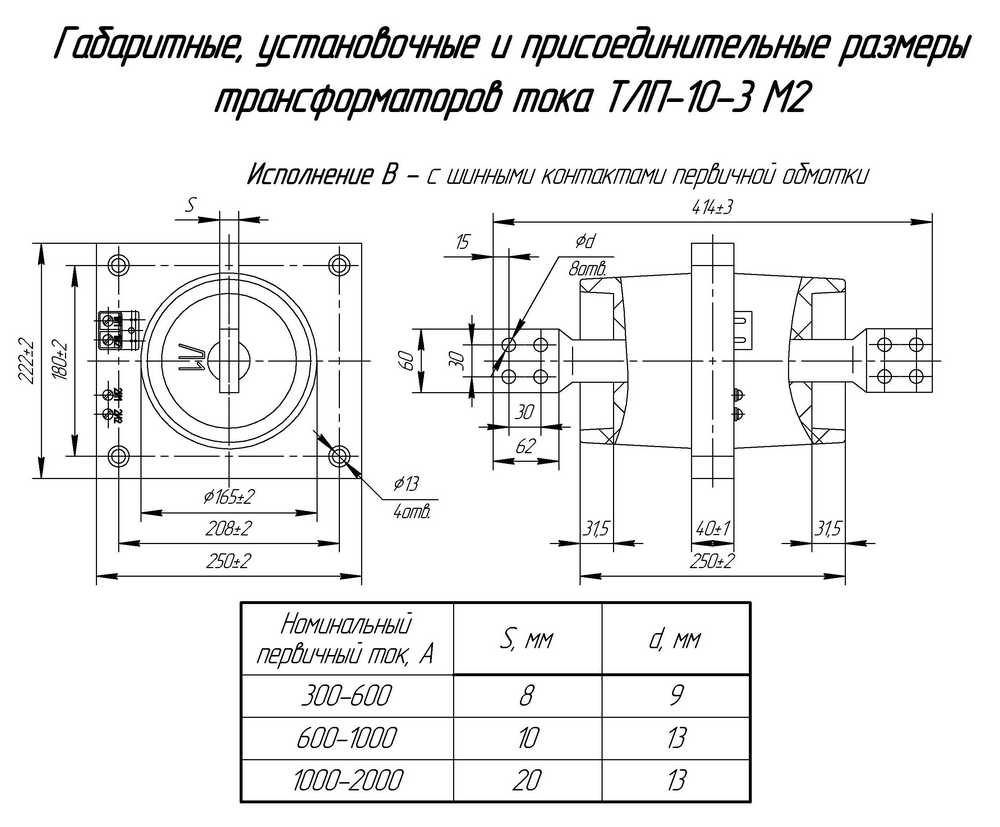

Габарит
Варианты исполнения

Наименование	Значение
Основные метрологические характеристики
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А*	от 300 до 2000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50; 60
Число вторичных обмоток	до 2
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5; 1; 3
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5РR; 10РR; TPX; TPY; TPZ; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 1 до 50
Номинальная вторичная нагрузка при cos φ= 1, В∙А**	от 2,5 до 15
Номинальная предельная кратность вторичной обмотки для защиты, Кном	от 2 до 30
Номинальный коэффициент безопасности вторичной обмотки для измерений, КБном	от 3 до 30
Номинальная резистивная нагрузка Rb (для трансформаторов классов точности TPY; TPZ; TPX), Ом, не более	20
Номинальный ток первичной обмотки короткого замыкания Ipsc (для трансформаторов классов точности TPY; TPZ; TPX), кА, не более	450
Номинальная первичная постоянная времени Тр (для трансформаторов классов точности TPY; TPZ; TPX), мс, не более	100
Нормированное время переходного процесса до восстановления предела точности при первой подаче питания после неисправности (для трансформаторов классов точности TPY; TPZ; TPX), c	0,04
Номинальное отношение витков (номинальный витковый коэффициент) (для трансформаторов классов точности РХ, РХR)	от 1/3000 до 1
Основные технические характеристики
Масса, кг, не более	до 20
Габаритные размеры (длина × ширина × высота), мм, не более	250х222х414
Средняя наработка до отказа, ч	400000
Средний срок службы, не менее, лет	30

* Для трансформаторов с расширенным диапазоном первичного тока погрешности при
токе 150 и 200 % номинального первичного тока не превышают пределы допускаемых погрешностей для 120 % номинального первичного тока.
** Для классов точности TPX, TPY, TPZ по ГОСТ Р МЭК 61869-2-2015 значения номинальной вторичной нагрузки S2ном пересчитываются по формуле, В·А:

где Rb – номинальное значение резистивной нагрузки по ГОСТ Р МЭК 61869-2-2015;
I2ном – номинальный вторичный ток, А.

Исполнение	Описание

C
D
