ТЛП-10-6 М1

Трансформаторы тока ТЛП-10-6 М1

Основные особенности данного конструктивного исполнения

Трансформатор тока ТЛП-10-6 М1 предназначен для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки, а также сборные камеры одностороннего обслуживания (КСО) и является комплектующим изделием.

Трансформатор тока обеспечивает передачу сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10 кВ.

Климатическое исполнение У, УХЛ или Т, категория размещения 2 или 3 по ГОСТ 15150-69.

Варианты исполнения первичных и вторичных обмоток трансформаторов

Исполнение	Описание
C	Наличие крышки для защиты и пломбирования

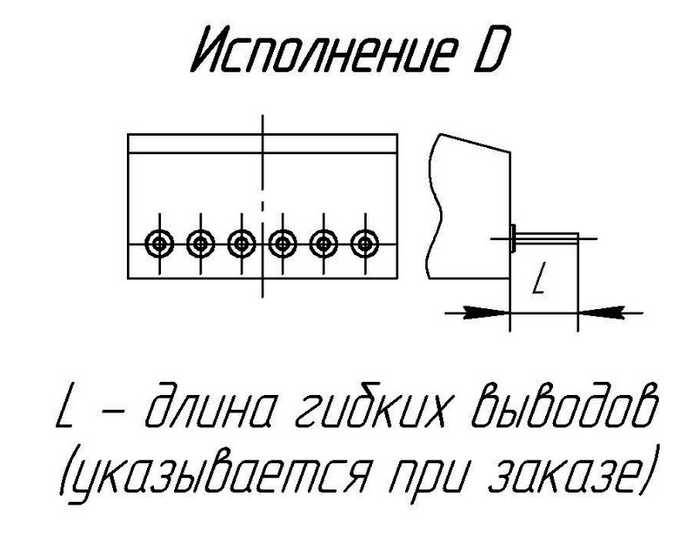

D	С гибкими выводами вторичных обмоток

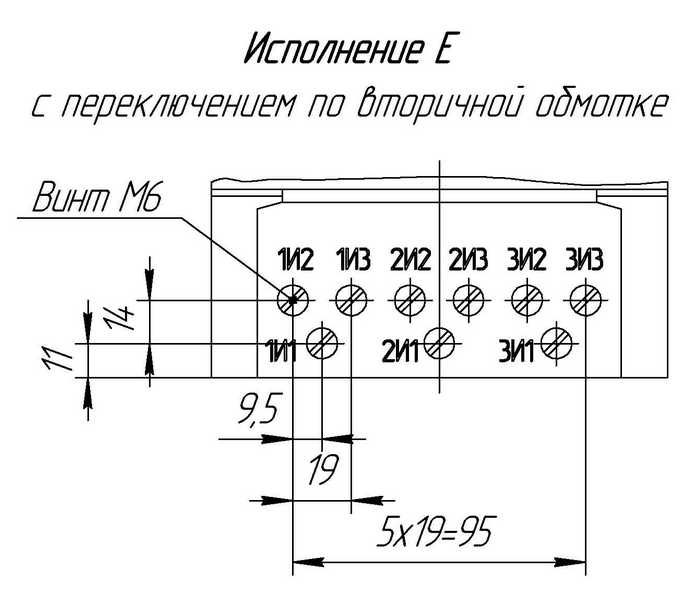

Е	С переключением по вторичной обмотке

Полезная информация

Руководство по эксплуатации	Посмотреть	Скачать
Паспорт изделия	Посмотреть	Скачать
Сертификаты	Посмотреть	Скачать
Бланк опросного листа	Посмотреть	Скачать
3D-модель	-	Скачать

Характеристики

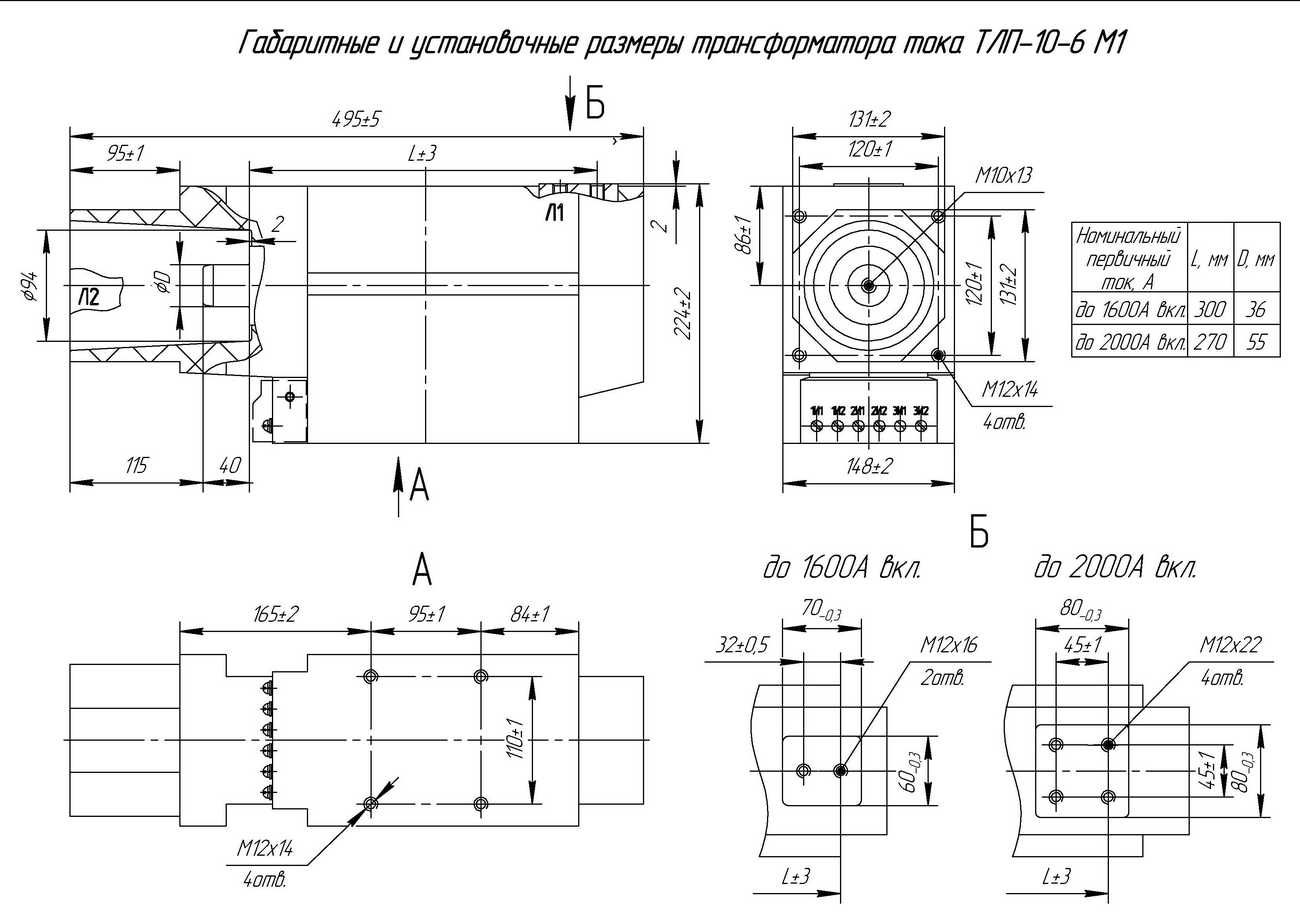

Габарит
Варианты исполнения

Наименование	Значение
Основные метрологические характеристики
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А*	от 5 до 2000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50; 60
Число вторичных обмоток	до 4
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5; 1; 3
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5РR; 10РR; TPX; TPY; TPZ; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 1 до 50
Номинальная вторичная нагрузка при cos φ= 1, В∙А**	от 2,5 до 15
Номинальная предельная кратность вторичной обмотки для защиты, Кном	от 2 до 30
Номинальный коэффициент безопасности вторичной обмотки для измерений, КБном	от 3 до 30
Номинальная резистивная нагрузка Rb (для трансформаторов классов точности TPY; TPZ; TPX), Ом, не более	20
Номинальный ток первичной обмотки короткого замыкания Ipsc (для трансформаторов классов точности TPY; TPZ; TPX), кА, не более	450
Номинальная первичная постоянная времени Тр (для трансформаторов классов точности TPY; TPZ; TPX), мс, не более	100
Нормированное время переходного процесса до восстановления предела точности при первой подаче питания после неисправности (для трансформаторов классов точности TPY; TPZ; TPX), c	0,04
Номинальное отношение витков (номинальный витковый коэффициент) (для трансформаторов классов точности РХ, РХR)	от 1/3000 до 1
Основные технические характеристики
Масса, кг, не более	до 30
Габаритные размеры (длина × ширина × высота), мм, не более	495х148х224
Средняя наработка до отказа, ч	400000
Средний срок службы, не менее, лет	30

* Для трансформаторов с расширенным диапазоном первичного тока погрешности при
токе 150 и 200 % номинального первичного тока не превышают пределы допускаемых погрешностей для 120 % номинального первичного тока.
** Для классов точности TPX, TPY, TPZ по ГОСТ Р МЭК 61869-2-2015 значения номинальной вторичной нагрузки S2ном пересчитываются по формуле, В·А:

где Rb – номинальное значение резистивной нагрузки по ГОСТ Р МЭК 61869-2-2015;
I2ном – номинальный вторичный ток, А.

Исполнение	Описание

C
E
D
