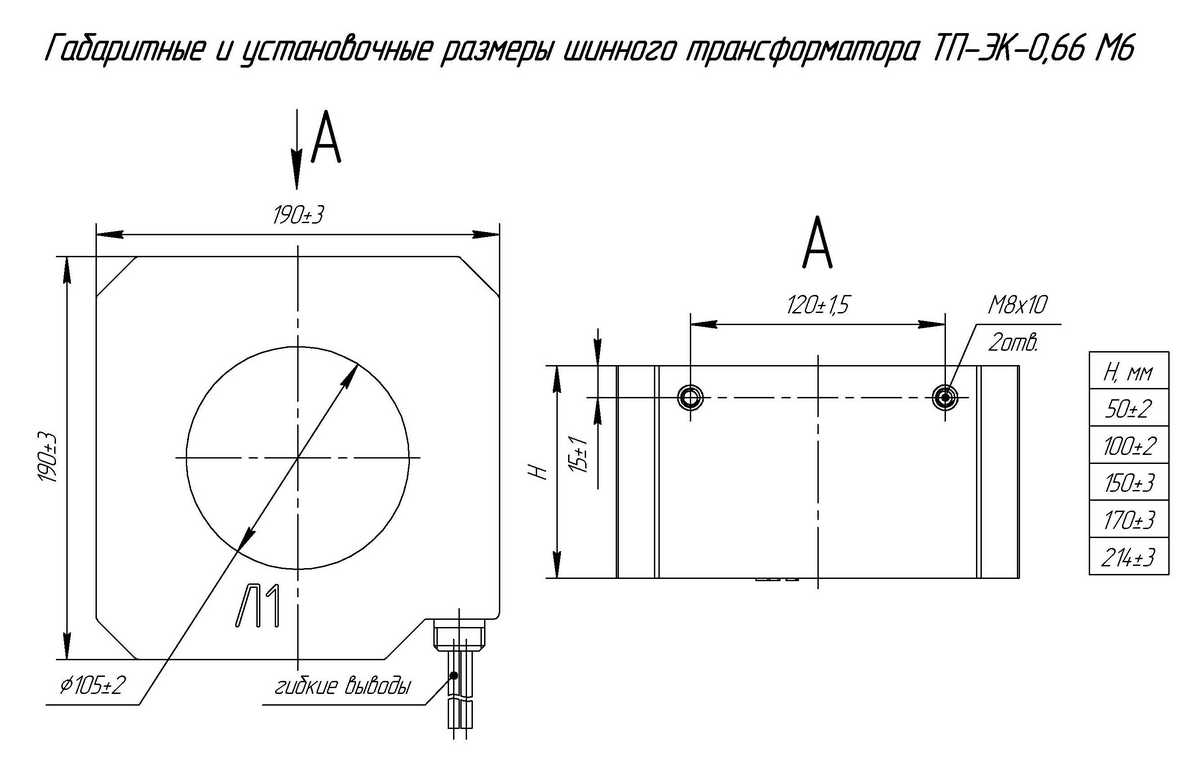

Основные особенности данного конструктивного исполнения
Рабочее положение трансформатора в пространстве - любое.
Выводы вторичных обмоток данного конструктива моут быть выполнены:
Варианты исполнения первичных и вторичных обмоток трансформаторов
|
Исполнение |
Описание |
|
B |
Выводы вторичных обмоток выполнены гибким проводом с сечением не менее 2,5 мм2 |
|
Е |
С переключением по вторичной обмотке |
|
К |
Наличие вспомогательной первичной обмотки Л3-Л4 |
Вариант исполнения по типу реле
|
Исполнение |
Описание |
|
АП1 |
вторичная обмотка для питания токовых цепей устройств релейной защиты «БЭМП РУ-АП» в ячейках шириной свыше 440 мм1) |
|
АП2 |
вторичная обмотка для питания токовых цепей устройств релейной защиты «БЭМП РУ-АП» в ячейках шириной свыше 310 мм1) |
|
КВ1 |
вторичная обмотка для питания токовых цепей устройств релейной защиты «БЭМП РУ-КВ» в ячейках шириной свыше 440 мм1) |
|
КВ2 |
вторичная обмотка для питания токовых цепей устройств релейной защиты «БЭМП РУ-КВ» в ячейках шириной свыше 310 мм1) |
|
1) – при монтаже трансформаторов, соединительные провода должны быть по сечению не менее 2,5 мм2 и длинной не более 3,0 м. |
|
