Трансформаторы тока ТВ-ЭК М3 предназначены для оснащения уже работающих силовых трансформаторов. Первичной обмоткой данных трансформаторов является высоковольтный ввод силового трансформатора. Изоляцией служит корпус самого трансформатора, изготовленный из компаунда и изоляция, предусмотренная для первичной обмотки конечного изделия. Выводы вторичных обмоток расположены на корпусе самого трансформатора и выходят в клемную коробку.
| Руководство по эксплуатации | Посмотреть | Скачать |
| Паспорт изделия | Посмотреть | Скачать |
| Сертификаты | Посмотреть | Скачать |
| Бланк опросного листа | Посмотреть | Скачать |
| Наименование | Значение |
|---|---|
| Метрологические характеристики | |
| Номинальное напряжение, кВ | 0,66; 3; 6; 10; 15; 20; 24; 27; 35; 110; 150; 220; 330; 500; 750 |
| Наибольшее рабочее напряжение, кВ | 0,72; 3,6; 7,2; 12; 17,5; 24; 26,5; 30; 40; 126; 172; 252; 363; 525; 787 |
| Номинальный первичный ток, А | от 50 до 45000 |
| Номинальный вторичный ток, А | 1; 2; 2,5; 5 |
| Номинальная частота, Гц | 50; 60 |
| Номинальная вторичная нагрузка с индуктивно-активным коэффициентом мощности cosϕ2=0,8, ВА | от 1 до 150 |
| Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 | 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5; 10 |
| Классы точности вторичных обмоток для защиты: - по ГОСТ 7746-2015 - по ГОСТ Р МЭК 61869-2-2015 | 5Р; 10Р 5PR; 10PR; ТРY; ТРZ; PX; ТРХ |
| Номинальный коэффициент безопасности KБном вторичных обмоток для измерения и учета | от 3 до 50 |
| Номинальная предельная кратность Kном вторичных обмоток для защиты | от 2 до 300 |
| Технические характеристики | |
| Масса, кг не более | от 1 до 1500 |

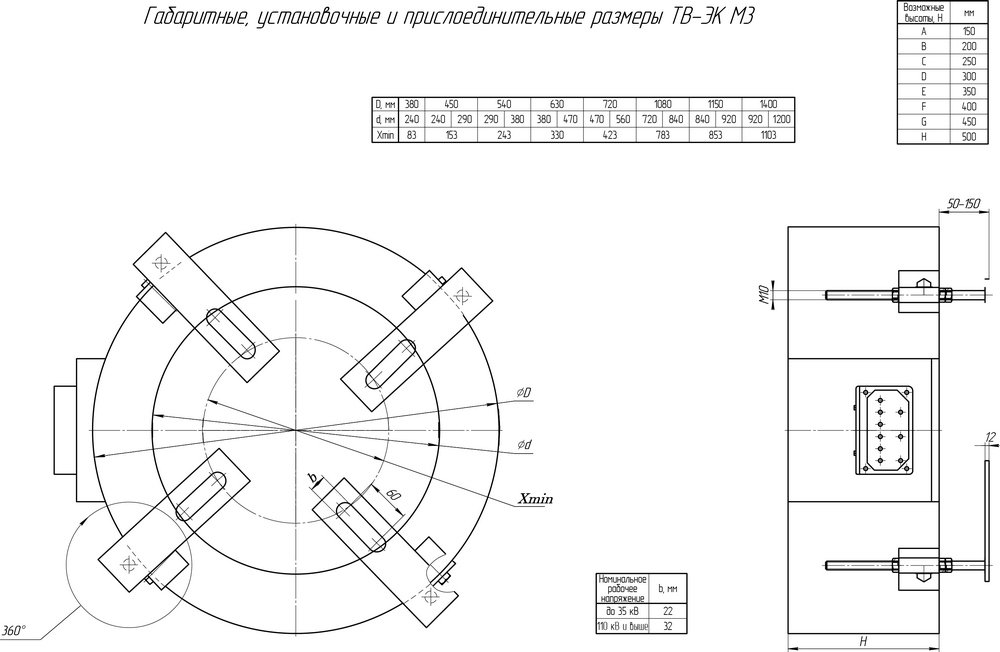

| Габаритные размеры (Dнар х dвнутр х Н) max. | 1400х1200х500 |
