TSH-EK-0,66 М7

Current transformer TSH-EK-0,66 М7

The main specific features of this design

Трансформатор TSH-EK-0,66 обеспечивает:

преобразование переменного тока до значения, приемлемого для непосредственного измерения этого тока с помощью измерительных приборов или для питания устройств релейной защиты;
изолирование измерительных приборов и реле от цепи высокого напряжения.

Трансформатор по конструктивному исполнению – шинный, с вторичными обмотками для измерения и защиты, с одним или несколькими коэффициентами трансформации, получаемыми путем изменения числа витков вторичной обмотки переключением на соответствующие ответвления. Первичной обмоткой служит токоведущий кабель.

Трансформаторы могут быть установлены на высоковольтных кабельных или шинных линиях с напряжением до 35 кВ, при условии, что изоляция между линией и корпусом трансформатора полностью обеспечивается изоляцией высоковольтной линии.

При протекании по высоковольтным кабелю или шине, выполняющих функцию первичной обмотки, переменного тока, во вторичной обмотке индуктируется ток, пропорциональный первичному току и сдвинутый относительно него по фазе на угол, близкий к нулю.

Рабочее положение трансформатора в пространстве - любое.

Выводы вторичных обмоток данного конструктива моут быть выполнены:

Варианты исполнения первичных и вторичных обмоток трансформаторов

Исполнение	Описание
A	Выводы вторичных обмоток выполнены втулками с резьбой М6
B	Выводы вторичных обмоток выполнены гибким проводом с сечением не менее 2,5 мм²
Е	С переключением по вторичной обмотке
К	Наличие вспомогательной первичной обмотки Л3-Л4

Вариант исполнения по типу реле

Исполнение	Описание
АП1	вторичная обмотка для питания токовых цепей устройств релейной защиты «БЭМП РУ-АП» в ячейках шириной свыше 440 мм¹⁾
АП2	вторичная обмотка для питания токовых цепей устройств релейной защиты «БЭМП РУ-АП» в ячейках шириной свыше 310 мм¹⁾
КВ1	вторичная обмотка для питания токовых цепей устройств релейной защиты «БЭМП РУ-КВ» в ячейках шириной свыше 440 мм¹⁾
КВ2	вторичная обмотка для питания токовых цепей устройств релейной защиты «БЭМП РУ-КВ» в ячейках шириной свыше 310 мм¹⁾
ЛЭ2	вторичная обмотка для питания токовых цепей устройств релейной защиты «БЭМП РУ-ЛЭ» в ячейках шириной свыше 310 мм¹⁾
¹⁾ – при монтаже трансформаторов, соединительные провода должны быть по сечению не менее 2,5 мм²и длинной не более 3,0 м.

Полезная информация

Operation Manual	See	Download
Product passport	See	Download
Certificates	See	Download
Data Sheet form	See	Download
3D-model	-	Download

Характеристики

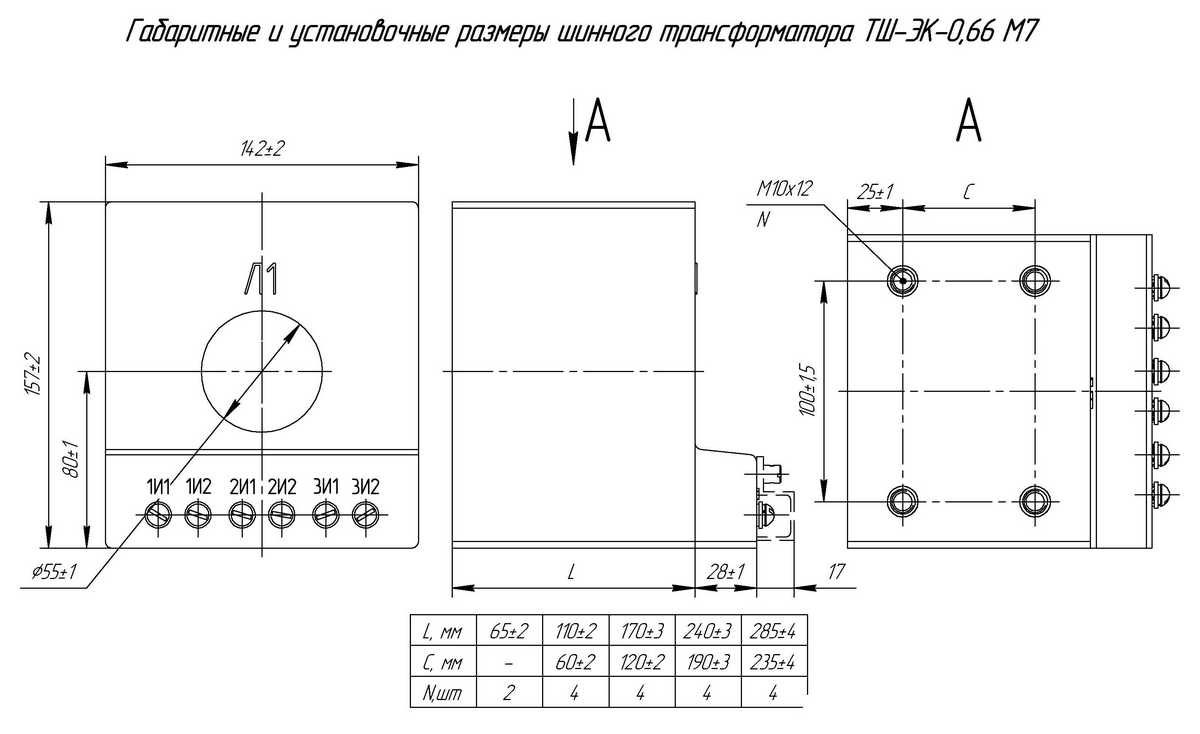

Габарит
Варианты исполнения

Наименование	Значение
Основные метрологические parameters
Номинальное напряжение, кВ	0,66
Наибольшее рабочее напряжение, кВ	0,72
Номинальный первичный ток, А*	от 50 до 3000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50; 60
Число вторичных обмоток	от 1 до 3
Номинальные вторичные нагрузки c коэффициентом мощности cos φ=0,8 В·А**	от 1 до 30
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5; 1; 3; 5; 10
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; РХ; PXR; TPY; TPZ; TPX
Номинальная предельная кратность Кном вторичной обмотки для защиты	от 2 до 30
Номинальный коэффициент безопасности приборов КБном вторичной обмотки для измерений	от 3 до 30
Номинальная резистивная нагрузка Rb (для трансформаторов классов точности TPY; TPZ; TPX), Ом, не более	20
Номинальный ток первичной обмотки короткого замыкания Ipsc (для трансформаторов классов точности TPY; TPZ; TPX), кА, не более	450
Номинальная первичная постоянная времени Тр (для трансформаторов классов точности TPY; TPZ; TPX), мс, не более	100
Нормированное время переходного процесса до восстановления предела точности при первой подаче питания после неисправности (для трансформаторов классов точности TPY; TPZ; TPX), c	0,04
Номинальное отношение витков (номинальный витковый коэффициент) (для трансформаторов классов точности РХ, РХR)	от 1/3000 до 1
Основные технические parameters
Масса, кг не более	25
Габаритные размеры, (ДхШхВ)	335х487х245
Средняя наработка до отказа, ч	400000
Средний срок службы, лет, не менее	30

*Для трансформаторов с расширенным диапазоном первичного тока погрешности при токе 150 % и 200 % номинального первичного тока не превышают пределы допускаемых погрешностей для 120 % номинального первичного тока.

**Для классов точности TPX, TPY, TPZ по ГОСТ Р МЭК 61869-2 значения номинальной вторичной нагрузки S_2ном пересчитываются по формуле, В·А:

где R_b– номинальное values for parameters резистивной нагрузки по ГОСТ Р МЭК 61869-2;

I_2ном– номинальный вторичный ток, А.

Исполнение	Описание

АС
В
К
