Трансформаторы тока ТЛО-10, ТЛП-10 в АИИС КУЭ

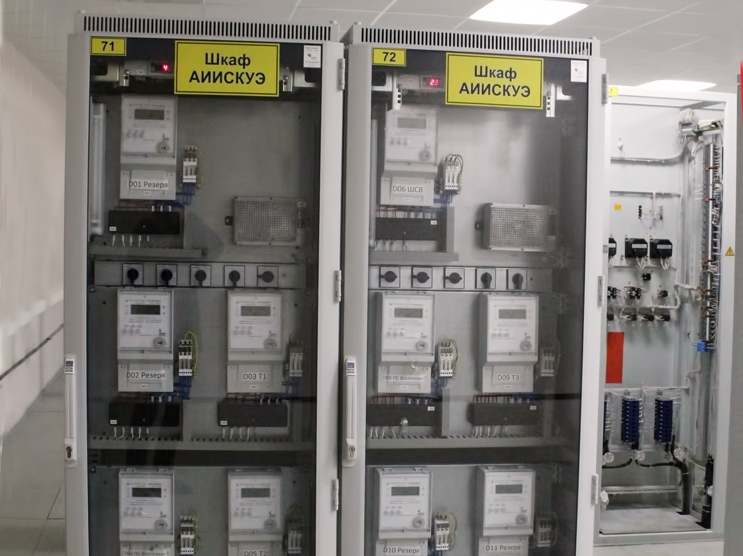

Хорошо известно, что автоматизированная информационная измерительная система коммерческого и технического учета электроэнергии и мощностей (АИИС КУЭ) представляет собой сочетание современных средств измерения — измерительных трансформаторов тока и напряжения, счетчиков, вычислительной техники, программного обеспечения, средств приема, обработки и передачи информации. Важной особенностью АИИС КУЭ является то, что она дает возможность покупать электроэнергию на оптовом рынке электроэнергии и мощностей (ФОРЭМ). Учитывая постоянный рост стоимости электроэнергии, важно отметить, что современные системы измерения и контроля позволяют потребителям сэкономить серьезные финансовые ресурсы.

Наличие АИИС КУЭ позволяет реализовать следующие основные преимущества: в первых, влиять на потребление электроэнергии в периоды суточных пиковых и полупиковых нагрузок, и реально снизить оплату за потребляемую мощность; во вторых, исключить прямое хищение, в третьих навести порядок в собственном потреблении.

Наиболее массовыми точками расчета за отпущенную и полученную электроэнергию являются присоединения 6-10 кВ, где, на границе балансовой принадлежности потребителя и поставщика электроэнергии, устанавливаются расчетные счетчики коммерческого учета, присоединенные к трансформаторам тока и напряжения. Поэтому для получения оптимального коэффициента качества как модернизируемых, так создаваемых вновь систем измерения и учета необходимо правильный подбор измерительных трансформаторов тока и напряжения и счетчиков.

Классы точности для трансформаторов тока установлены ГОСТ 7746-2001: 0,2 S; 0,2; 0,5S; 0,5, следовательно, можно определить, сколько средств будет потеряно, при покупке электроэнергии, из-за неправильного подбора класса точности, зная, что разница между классами точности 0,2 и 0,5 составляет 2,5 раза.

Поскольку трансформаторов тока на 6-10 кВ в измерительных системах в 2-3 раза больше, чем счетчиков и трансформаторов напряжения, поэтому важным показателем качества измерительных систем является правильный подбор измерительных трансформаторов тока.

В настоящее время на рынке трансформаторов тока 6-10 кВ, представлены измерительные трансформаторы тока ТЛО-10 и ТЛП-10. Эти трансформаторы производит ООО «Электрощит-К» (группа компаний ТрансформЭлектро) с 2003 года, по лицензии немецкого производителя «К WК».

При классе точности измерительной обмотки трансформаторов 0,2S, нормируемая ГОСТом погрешность сохраняется при изменении тока измеряемого тока от 1% до 120% номинального тока. При этом, по желанию заказчика могут быть изготовлены трансформаторы, имеющие нормированную погрешность измерения от 0,5% до 200% номинального тока.

Для конкретного проекта имеется возможность рассчитывать требуемые комбинации мощности вторичных обмоток, определить необходимую термическую стойкость трансформатора.

Измерительные трансформаторы тока с обмоткой класса точности 0,2S – это веление времени, поскольку в совокупности с измерительными трансформаторами напряжения 0,2 и счетчиками класса точности 0,2 S они обеспечивают точность измерения, т.е. экономию средств, начиная с 0,5% от номинального тока. Трансформаторы тока ТЛО-10-0,2S и ТЛП-10-0,2S имеют погрешность измерения в 2,5 раза меньше, чем трансформаторы с классом точности 0,5 S, не говоря уже о трансформаторах с классом точности 0,5.

Средняя наработка на отказ трансформаторов ТЛО-10 и ТЛП-10 составляет 4000х10? часов, срок службы 25 лет.

Трансформаторы тока ТЛО-10 и ТЛП-10 имеют ряд преимуществ:

1.Важным достоинством трансформаторов ТЛО-10 является возможность изготовления этих изделий с 3-мя обмотками в габаритах 2-х обмоточного трансформатора.

2.Трансформаторы ТЛО-10 и ТЛП-10 могут изготавливаться с различными коэффициентами трансформации на измерительных и защитных обмотках, в соотношении 1:2,3 что очень важно при замене существующих трансформаторов тока, включенных в схемы дифференциальной защиты силовых трансформаторов и увеличения точности измерений при небольших нагрузках.

Трансформаторы также могут быть изготовлены с тремя вторичными обмотками. Потребитель, выбирая малый номинал измерительной обмотки трансформатора, выигрывает с точки зрения учета при малых нагрузках и не проигрывает при увеличении пиковой нагрузки.

3.Трансформаторы ТЛО-10 и ТЛП-10 изготавливаются с различной величиной вторичной нагрузки, что позволяет обеспечить требование ГОСТ-7746 раздел 6,4.

4.Трансформаторы имеют прозрачную защитную пластмассовую крышку, предназначенную для закрытия и пломбирования выводов измерительной обмотки.

5. Возможность изготовления трансформаторов с различными отводами во вторичной цепи. Это очень важно для объектов, где в дальнейшем предусмотрено измерение мощностей.

6. Установочные и присоединительные размеры трансформаторов сохранены под общепринятые в России стандарты. При этом уменьшена, по сравнению с российскими аналогами, ширина и масса, что дает определенные преимущества при их установке в ячейки КРУ, КСО, не только старых типов, но и в новые КРУ, КСО уменьшенных габаритов и т.д.

7. Одним из определяющих параметров является уровень частичных разрядов (ЧР) изоляции первичной обмотки. Трансформаторы тока имеют уровень ЧР не более 5 пКл при напряжении 7,62 кВ, а испытательное напряжение составляет 42 кВ, как для фарфоровой изоляции. При этом на заводе проверяются на ЧР все трансформаторы.

8. Трансформаторы тока ТЛО-10 имеют исполнения с односекундным током термической стойкости 40кА, начиная с первичного тока 100А и 5кА начиная с первичного тока 20А при сохранении габаритных размеров.

9. В трансформаторах применяются экранированные провода во вторичных цепях, для исключения мешающего влияния силовых магнитных полей мощных присоединений. На панели вторичных выводов трансформатора с двумя вторичными обмотками предусмотрен вывод заземления, к которому может крепиться «экран».

10. Для повышения точности учета электрической энергии, трансформаторы тока изготавливаются в различном сочетании класса точности и номинальной вторичной нагрузки. Это особенно актуально при использовании электронных счетчиков, имеющих значительно меньшую индуктивность и сопротивление токовой обмотки, что повышает точность измерений.

11. Трансформаторы тока ТЛО-10, ТЛП-10 с тремя вторичными обмотками могут быть использованы в системах АИИС КУЭ без конструктивных изменений ранее установленных ячеек КРУ 6-10кв.

В заключении хочется отметить, что, применяя ТЛО-10, ТЛП-10 класса точности 0,2S, потребитель обеспечивает не только точное измерение потребленной электроэнергии (мощности), но получает высокий коэффициент качества своей АИИС КУЭ, что избавит от дополнительных расходов при распределении небаланса электроэнергии поставщика на оптовом рынке.
