Трансформаторы тока нулевой последовательности ТЗЛК – 0,66 100 предназначенны для питания схем релейной защиты от замыкания на землю отдельных фаз трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности.
Рабочее положение в пространстве - любое.
| Руководство по эксплуатации | Посмотреть | Скачать |
| Паспорт изделия | Посмотреть | Скачать |
| Сертификаты | Посмотреть | Скачать |
| Наименование | Значение |
|---|---|
| Диаметр отверстия под кабель | 100 |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Коэффициент трансформации | 30/1 |
| Количество витков вторичной обмотки | 30 |
| Номинальная частота, Гц | 50* |
| Ток односекундной темической стойкости, А | 140 |
| Значение сопротивления вторичной обмотки постоянному току, мОм | 60±20% |
| Тип реле и схема включения | Чувствительность защиты (первичный ток, А), не более*** |
| РТЗ-51 (кол.ТТ - 1**) | 2 |
| РТЗ-51 при параллельном соединении вторичных обмоток трасформаторов (кол.ТТ - 2**) | 2,5 |
| РТЗ-51 при параллельном соединении вторичных обмоток трасформаторов (кол.ТТ - 3**) | 3 |
| РТЗ-51 при параллельном соединении вторичных обмоток трасформаторов (кол.ТТ - 4**) | 3,5 |
| РТ-40/0,2 (кол.ТТ - 1**) | 8 |
| РТ-140/0,2 (кол.ТТ - 1**) | 8 |
| Масса, кг, не более | 7 |

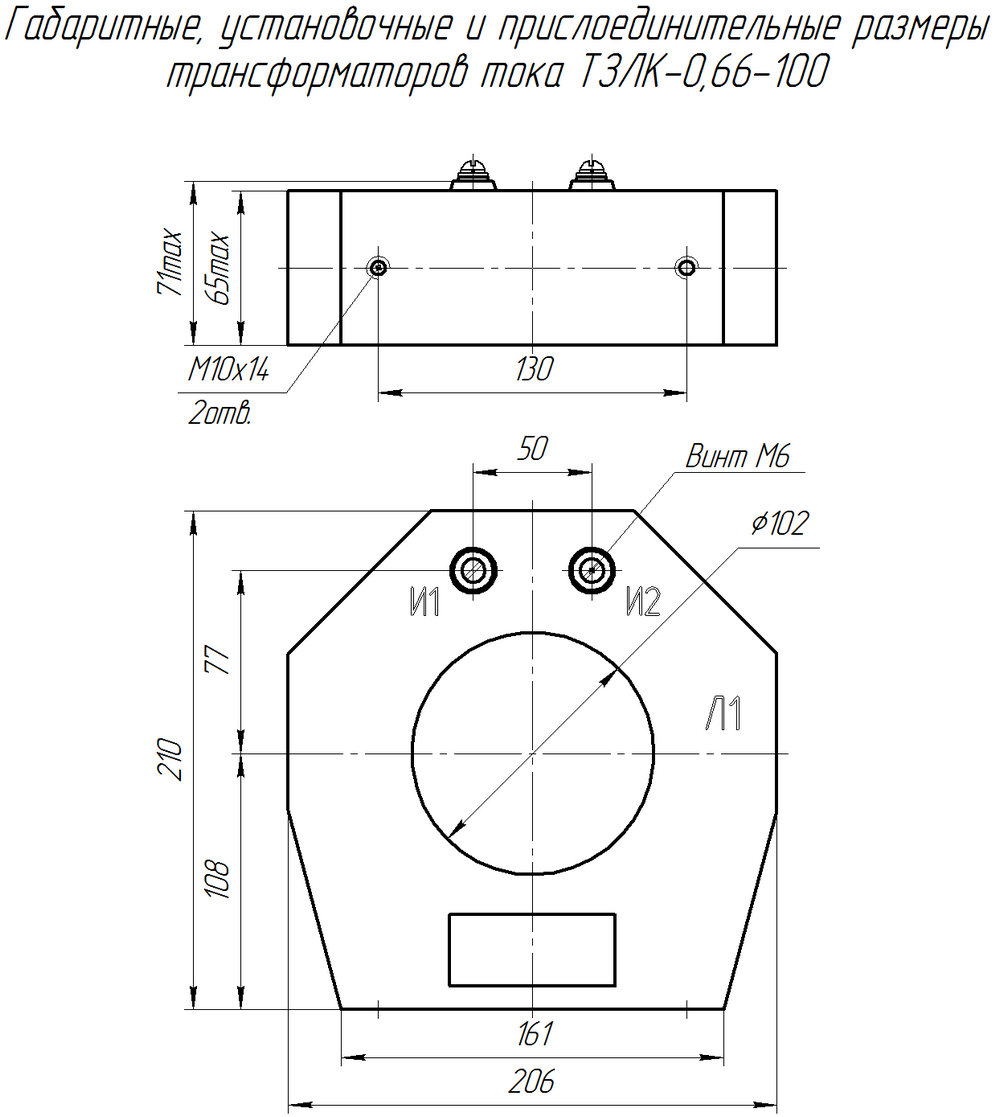

| Габаритные размеры, (ДхШхВ) | 71х206х210 |
* Для трансформаторов, предназначенных для поставок на экспорт номинальная частота – 60 Гц.
** Количество трансформаторов указано при установке на пучок кабелей для подключения одного потребителя. При этом ток небаланса кабелей в пучке не должен превышать 20 % то-ка срабатывания защиты.
*** Значения чувствительности указаны для РТ-40/0,2 РТ-140/0,2 при параллельном соединении обмоток реле и установке тока срабатывания 0,1 А, для РТ3-51 и аналогичных электронных реле при установке тока срабатывания 0,03 А; сопротивлении соединительных проводов не более 0,5 Ом.
